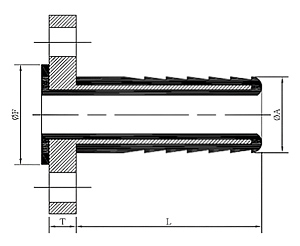

PFA FEP lined hose nipple






Hose Nipple




Nominal size
ØF
ØA
Flange Thickness
L
Inch
mm
mm
mm
T mm
mm
1"
25
48
26
14.5
75
1"
25
48
33
14.5
75
1.1/2"
40
69
26
14.5
75
1.1/2"
40
69
33
14.5
75
1.1/2"
40
69
42
14.5
75
2"
50
88
26
16.5
75
2"
50
88
33
16.5
75
2"
50
88
42
16.5
75
2"
50
88
52
16.5
75




Pipe: ASTM A 106 Grade B schedule 40

Flange : IS 2062 Grade B. ANSI B16.5 ASA150 # for drilled holes

Standard : One fixed flange

Lining : PFA In compliance with ASTM D 3307, natural FEP In compliance with ASTM D 2116

Lining thickness: 3 to 5 mm, exceeds the relevant ASTM F-1545 standard Specs.

Operating temperature: FEP -29 to 200 deg. C

Operating temperature: PFA -29 to 260 deg. C

Operating pressure: Vaccume to 6 kg / cm. sq.

Hydrostatic pressure test: 10 kg I cm. sq

Spark test: 10 KV
